Koffer für den Quadrocopter



Der Koffer in der die Parrot AR.Drone 2.0 verpackt ist ist sehr praktisch aber leider auch sehr gross. Und da er aus Pappe ist ist er auch nicht besonders widerstandsfähig besonders bei Neffe im Außeneinsatz.

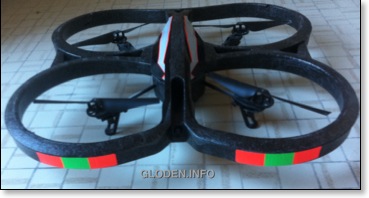

AR.Drone 2.0 Indorhülle
Was die Kiste so groß macht ist besonders die Indorhülle (Bild Rechts) die wir jedoch im Außeneinsatz ja nicht brauchen, Deshalb können wir sie getrost weglassen.

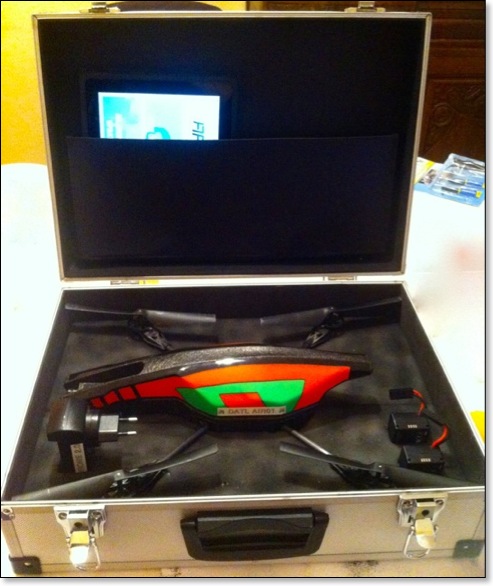

koffer
So kann man einen neuen Koffer bauen wo nur das benötigte Material drin ist und somit das ganze kompakter wird.

Genau das habe ich gemacht und will euch das nun erläutern wie ihr das nachbauen könnt.
Keine Angst es ist nicht schwer nachzubauen. Wenn ihr es geschafft habt habt ihr einen stabilen Koffer mit einem ordentlichen Haltesystem im intern für euren Quadrocopter.



Was ihr zum basteln braucht


einen Koffer

- mindesten 46 cm Länge und 33 cm Breite, bekommt man recht günstig im Baumarkt

Schaumstoff

- sollte wenigstens 5 cm hoch sein oder in mehreren Lagen zu 4 cm geklebt werden. Unter Umstände vorhanden aus diversen Verpackungen ansonsten im Baumarkt besorgen.

Flüssig Kleber

- Achtung besonders drauf achten dass der Kleber nicht den Schaumstoff zersetzt je nach Schaumstoff und Flüssig Kleber passend kombinieren, Unbedingt vorher testen.

Katermesser

- Je schärfer desto besser

Zweiseitiges Klebeband

-

Ein motivierter Bastler

- ;)


Und los geht es


Zuerst schneiden wir eine circa 5 cm hohe Schaumstoff Matten in Form des Koffers, das ist unsere Basis. Wenn euer Schaumstoff nicht die nötige Dieter hat einfach mehrerer Lagen zusammen kleben.
dronenkoffer – 01
Aber Achtung vorher unbedingt prüfen ob sich der Kleber mit dem Schaumstoff verträgt, denn je nach Schaumstoff und Kleber kann es vorkommen dass der Kleber im Schaumstoff zersetzt. Nun musst du alles gut trocknen lassen. Bitte geklebt den Schaumstoff Einsatz aber noch nicht im Koffer fest. Die Handhabung ist einfacher wenn er noch herausnehmbar ist. In meinem Fall muss ich nur in der Breite ein wenig nachhelfen die dicke hat geprasst.Wir setzen nun die AR.Drone mit angewinkelten Flügeln so auf den im Koffer liegenden Schaumstoff wie auf dem Foto zu sehen ist. Hier muss sehr genau gearbeitet werden den der Koffer den ich euch oben empfohlen habe passt ganz genau, man hat nur wenige Millimeter spiel Zwischen Rotor und Kofferwand.


dronenkoffer – 02
Wir setzen nun die AR.Drone mit angewinkelten Flügeln so auf den im Koffer liegenden Schaumstoff wie auf dem Foto zu sehen ist.
Jetzt zeichnen wir mit Bleistiften die Teile der AR.Drone auf dem Schaumstoff die später im Schaumstoff versinken sollen.
Die AR.Drone soll soweit in den Schaumstoff einsinken dass das Dornen Kreuz auf der Oberkante des Schaumstoffs auffliegen und die restlichen Teile hinein sinken. Das ganze sollte dann so aussehen wie auf dem Foto, im Schaumstoff sollten lediglich die vier Motoren des Quadrocopter und der Rumpf der AR.Drone versinken.


Jetzt schneiden wir


dronenkoffer – 05
Nun geht es daran mit dem Teppichmesser die überflüssigen Schaumstoff Teile herauszuschneiden.



Dazu fahrt ihr am besten die Klinger komplett aus dem Teppichmesser heraus Und steckt sie Hochkant am Strich entlang in den Schaumstoff.



dronenkoffer – 06
Dann fahrt ihr mit leichten "auf und ab" Bewegungen in Richtung der Eckkante.
Das macht ihr bei jeder Bleistift Linien so.









dronenkoffer – 07
Wenn alles rundherum geschnitten ist kann man mit zwei Fingern hineingefahren und das Abfallstück herausziehen.









dronenkoffer – 08
So sieht das Loch dann nach dem herausnehmen aus nun muss noch ein Bisschen nachgearbeitet werden.










dronenkoffer – 10
Das End-Ergebnisse sollten etwa so aussehen, in der Mitte ein großes Loch für den Drohnen Körper, Sternförmig davon weg vier Löcher für die Motoren so wie rechts so viele Löscher wie ihr Akkus habt (in meinem Fall zwei) Und links noch ein Loch für den Ladeapparat.


Der Feinschliff


dronenkoffer – 12
Da mein Schaumstoff Weiß ist und er wohl sehr schnell verschmutzen würde habe ich ihn mit Sprüh Farbe schwarz lackiert. Aber Achtung nicht jeder Schaumstoff verträgt Lösungsmittelfarben.




dronenkoffer – 11
Die Rückseite des Schaumstoff Einsatzes habe ich dann noch mit doppelseitigem Klebeband bekleben. Um den Einsatz so sauber in den Koffer kleben zu können





dronenkoffer – 13
So sieht es dann aus wenn der Einsatz in den Koffer geklebt ist.








dronenkoffer – 14
So wenn alle Teile dann an die dafür vorgesehenen Stellen verstaut sind.

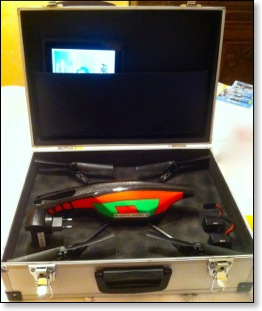

Der fertige Koffer wo alles rutschfest verstaut ist sieht dann so aus. Die meisten Baumarkt Koffer haben oben im Deckel auch noch eine zusätzliche Tasche wo man dann die Zusätzlichen Teile Unterbringen kann die man so brauch z.B. Ersatzteile, USB Stick, Steuerungs iPad, Reparatur Werkzeug, .....

koffer













Noch ein Tip


Je nach Bauhöhe des Koffer hat die AR.Drone nach oben hin noch sehr viel spiel, Abhilfe schafft hier ein kleines Stück Schaumstoff das man in den Deckel kleben kann um auf den Korpus der AR.Drone in der Mitte zu drücken.




Ich hoffe ihr setzt die Idee gut um und Erweitert sie je nach euren Bedürfnisse,
viel Spaß!

Wenn ihr wollt könnt ihr eure Koffer die ihr gebaut habt im ARDrone-Forum.com zeigen ich habe dafür einen Beitrag dort eröffnet.
